一、概述

CLD-2.0礦用履帶式隨車吊主要適用于井下地質條件惡劣其他輔助設備不容易通過的的區域來進行吊裝作業。利用自身履帶式行走機構可增加行走時的可靠性，惡劣地質條件的適應性和吊裝作業時的穩定性。

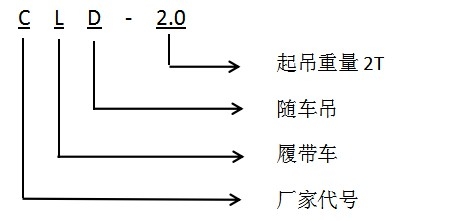

二、型號含義

三、技術參數

⊙動力源：              壓縮氣體/乳化液帶動液壓泵

⊙動力系統：               全液壓動力

⊙額定工作壓力：            10-20MPa

⊙動力源壓力：           壓縮氣體（0.5-0.8MPa）乳化液（10-20MPa）

⊙起吊重量：                2-40T(可定制）

⊙起吊高度：                 0-4m

⊙起吊半徑：                 2-5m

⊙操作方式：                 手動

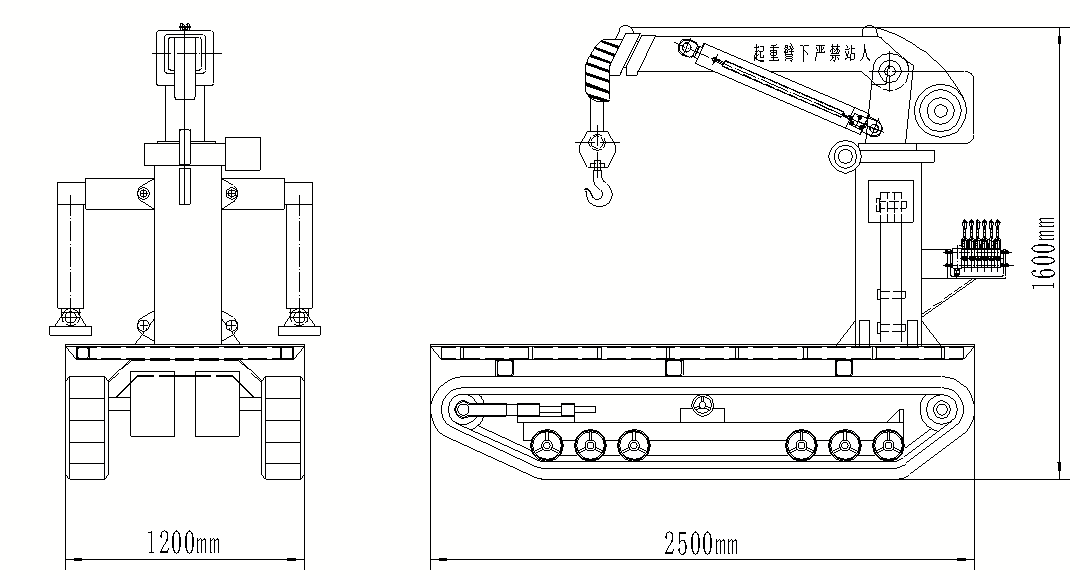

⊙外形尺寸：                 寬1200x長2500x高1600（mm）

四、結構特征

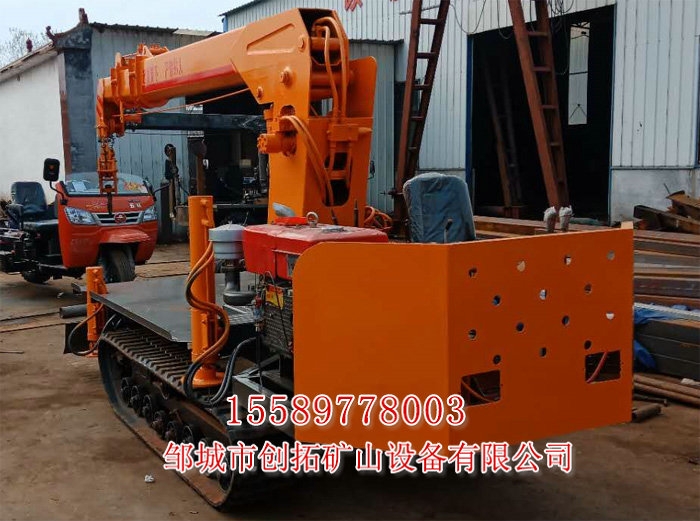

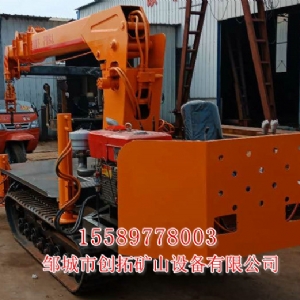

CLD-2.0礦用履帶式隨車吊主要由懸臂吊、履帶式行走機構、操作系統、液壓系統等部分組成。

目前在煤礦井下地理?xiàng)l件不好的地方，其他輔助設備不容易通過，所有的物料搬運都需使用人力來完成，工人勞動強度大、工作效率低、存在極大的安全隱患。為此我們?cè)O(shè)計出了此種新型的履帶式隨車吊。
